YZYX-10PZ自動電纜影像儀，技術參數指標：
1、系統測量分辨率： 1 μm；
2、電纜直徑測量范圍：0-5mm
3、自動采樣測量最小厚度理論值：0.001mm ；
5、樣品形狀模型：滿足國標里所有關于絕緣和護套測量所需的所有模型 ；
6、根據不同模型的需求，本產品自動測量共有6分點厚度、外形尺寸；
7、可測量最薄點、平均厚度、截面積、最大厚度、同心度、偏心率、橢圓度等數據顯示；
8、支持?jǐn)?shù)據、圖像的查詢，存儲和打印測試報告和圖像。
9、結構和軟件特點如下：
1）、測量鏡頭： 采用優質高清工業遠心鏡頭或日本品牌高清工業鏡頭，一機采用多鏡頭組合，實現大小不同直徑電纜的完美快速測量；
2）、高清攝像機：采用優質?？低暩咔骞I(yè)攝像機，高分辨率，成像清晰，例如變焦倍率0.7-4X，如相機1可實現0.7、1、2、3、4變焦，用戶任意可調節。
3)、軟件采用四、五、六點法對環形、三層共擠等樣品形狀進行測量，測量出各點的厚度，并自動計算最大，最小厚度、平均厚度和偏心度，橢圓度，同心度。
4)、全吸光無漫反射光室，極大的消除了圖像失真并保證了測量精度和重復性。
5)、光源：高亮貼片 LED ，可調整內部光源，固定背面光源，可測不透明樣品；
6)、光路系統：垂直的防塵光路系統，減少光學折射；
7)、軟件系統采用觸摸操作方式和鼠標一鍵測量，兩種方式，用戶可任意選擇；
8)、軟件可顯示處理后的圖像和所有數據，方便查看樣品截面最小厚度點。
9)、樣品平臺：鋼化平坦的玻璃平臺；樣品放置在測量 玻片上，方便移動；
10)、數據連接口：USB 高速數據接口；

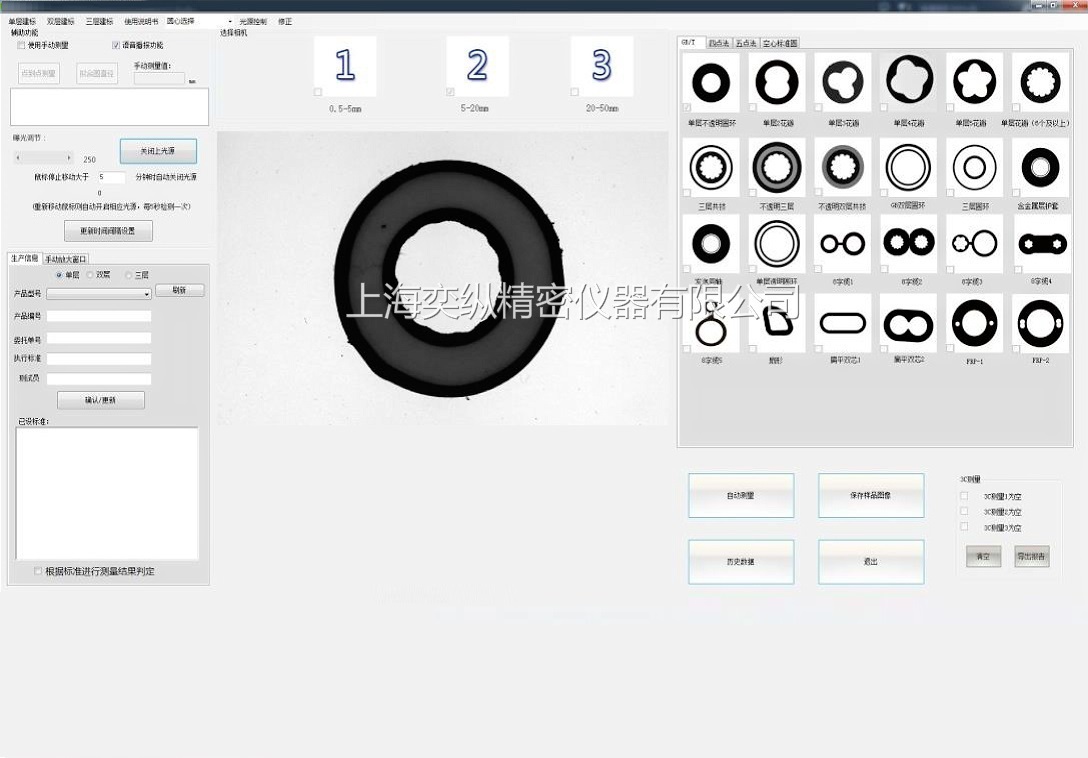

11)、測量軟件：按電纜樣品截面形狀，選擇軟件中對應的模擬形狀，自動測量。
12)、標定功能：軟件具有標定功能，隨機配備標準板輕松實現示值精度的標定。
13)、主測量程序：自動出具測試報告EXCEL格式，報告信息資料可設置，編輯，報告可儲存，打??；
14)、數據庫程序：可對測量數據進行管理，認證報告；
15)、擁有多種線纜標準測量圖庫可供選擇（詳見軟件介紹說明書）；
16)、主機密封式結構設計，有效阻擋灰塵、環境雜光進入機箱影響測量結果；
17)、主機采用一體式嵌入式工控機系統，與智能影像儀合二為一，提高了操作的方便性。
