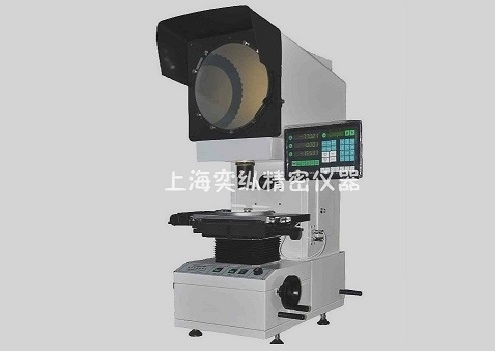

淺談電線電纜厚度測量——截面投影儀法——《JTS-300D電纜截面投影儀》
1、本文簡述：按照GB/T 2951.11-2008 《電纜和光纜絕緣和護套材料通用試驗方法—厚度和外形尺寸測量》標準，本標準是由上海電纜研究所和中國質量認證中心聯合起草的最新標準，上海奕縱精密儀器有限公司生產的JTS-300D數字式電纜截面測量投影儀適用于測量電纜/光纜絕緣和護套的截面厚度，截面積，內徑、外徑等尺寸，采用投影物鏡放大成像原理，XY軸工作臺上安裝了高精密光柵尺（分辨率0.001mm）測量的準確度高達±（3+L/75)μm，通過投影屏上的十字線采點測量，數顯表可以直接顯示電纜截面厚度等尺寸（無需人工讀數）。
2、截面投影儀的測量原理： 測量時，將待測試樣放在圓形玻璃工作臺上,在透射或反射光照攝下,由物鏡成放大實像并經反射鏡成像于投影屏幕上，這時可用標準玻璃線紋尺在投影屏上進行測量, 測得的數值除以物鏡的放大倍數即是被測樣品的尺寸。也可用預先繪制的標準放大圖對其進行比較測量。還可以利用工作臺和數顯表對工件作點、線、圓、距離、角度、弧度等進行采集和測量。
3、投影儀測量試樣的方法：
JTS-300D電線電纜截面投影儀的測量方法主要分兩種 A對比測量和B直接測量。
A)對比測量法：對于樣品形狀比較復雜、批量大的零件檢驗可制作標準放大圖進行比較測量。按樣品尺寸的大小選用合適的物鏡倍率（原則是放大后不能超過屏幕總直徑）,再按試樣設計圖紙制作與物鏡放大倍率相同比例的標準放大圖形,材料盡量選用伸縮性較小的透明塑膠片,并給出允許的公差帶。當零件影像與標準圖套準并在公差帶內時,即為合格,偏差數值可用X、Y座標測量出來。用標準玻璃線紋尺(格值0.5mm、選購件)在投影屏上直接測量工件影像的大小,小于格值部分可用X、Y坐標數顯測出,除以所用物鏡放大倍數即為工件實際尺寸。
B)直接測量法：使用JTS-300D數顯截面投影輕在數顯表上操作、進行點、線、圓、距離、角度等具體測量方法,請參照DC3000數顯表詳細操作手冊。
4、電纜試樣的制備：用鋒利的刀片（如剃須刀等）將電纜護套內外所有的原件全部去掉，只留護套部分，取樣時沿著垂直于電纜軸線的平面切割薄片試樣（盡可能使上下兩平面平行），如果試樣平行度不好、放在工作臺上檢測光線會倒置光線與被測量面無法垂直照射，從而無法準確測量數據。
5、電纜絕緣厚度的測量方法：將取好的試樣放在JTS-300D投影儀的圓形玻璃工作臺上（此工作臺可360度旋轉、且工作臺上帶刻度，最小刻度為1°，這樣既可對試樣進行等分角度厚度測量），使光軸與切割面垂直，根據試樣的形狀分以下幾種情況：

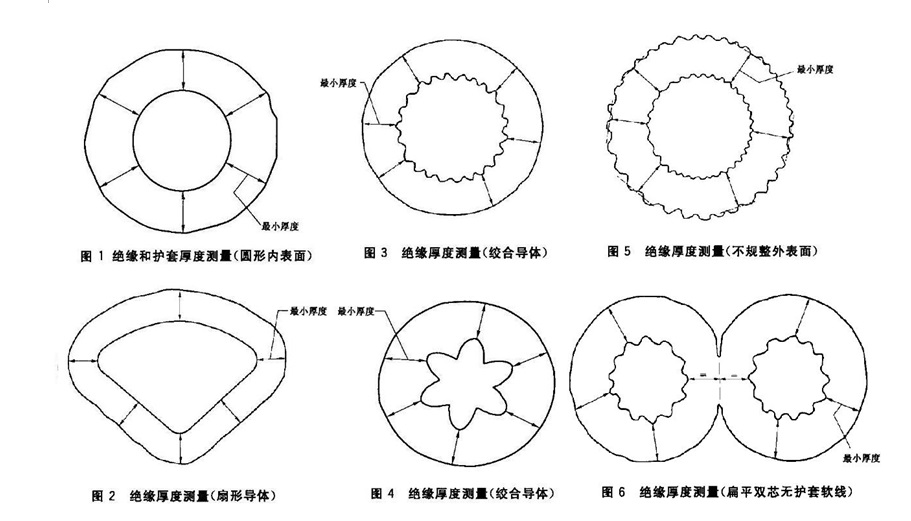

A)，當試樣內側為標準規則的一個圓時，按照如下圖1徑向取6個點測量厚度（每間隔60度測量一個點）。如果是扇形絕緣線芯，按照圖2采集6個點測量厚度值。
B) ,當絕緣是從絞合導體上截取時，按照圖3和圖4采集 6個點測量厚度；
C)，當試樣外表面不光滑或凹凸不平時，按圖5采集6個點測量厚度值。
D)，當絕緣內，外均有不可去除的屏蔽層時，屏蔽層厚度應從測量數據中去除。
E), 沒有護套的扁平軟線，按照圖6測量，兩個導體之間最短距離的一半作為絕緣線芯的絕緣厚度。在以上所有情況下，第一次都應該在絕緣最薄處進行采點測量。
綜上介紹，相信大家對電線電纜截面厚度測量有了一定了解，如有更多疑問歡迎聯系我們。本文原創作者——上海奕縱精密儀器有限公司。JTS-300D數字式電纜截面投影儀，訂購熱線電話17821353695。聯系人：陳經理，郵箱：lei.chen@yzjingmi.com , 官方微信：yzjingmi
