上海奕縱精密制造的YZPD-G系列 平面光帶檢測儀介紹和使用方法
一,概述：
上海奕縱精密儀器有限公司生產的YZPD-G系列平面光帶檢測儀是由1級平面平晶和專用鈉光燈箱組成的一套檢測工件平面度的高精度檢測儀，精度高達0.05μm~0.1微米。本產品是以光波干涉原理為基礎，利用平晶測量面與工件的被測量面之間所出現的干涉條紋來檢測工件測量面的平面度。平面平晶廣泛用于檢定量塊的研合性和平面度，以及量具的測量面、工作面的平面度，適用于檢定高精度，光潔度好的平面鏡面零件，例如：機械密封件/密封環、平面光學零件，安全閥密封面，動靜環，石墨密封、碳化硅密封、合金密封、法蘭件、研磨零件，拋光陶瓷片，陶瓷閥片，研磨導軌等。平面平晶特別適用于計量單位，檢測計量實驗室作為標準平面的檢測基準（備注：平晶用戶需選購，不屬于標準配置。平面平晶，根據用戶需求，有多種不同規格可選購）。
二、上海奕縱,平面光帶檢測儀規格型號如下：
二、主要技術規格：
1、標準型號規格： 單位：mm
|
型號
|
YZPD-80G
|
YZPD-100G
|
YZPD-150G
|
YZPD-200G
|
|
直徑
|
Φ80
|
Φ100
|
Φ150
|
Φ200
|
|
厚度約
|
20mm
|
25mm
|
30mm
|
40mm
|
|
|
|
|
|
2、非標定制型號規格 單位：mm
|
型號
|
YZPD-250G
|
YZPD-300G
|
YZPD-350G
|
YZPD-400G
|
|
直徑
|
Φ250
|
Φ300
|
Φ350
|
Φ400
|
|
厚度約
|
40mm
|
40mm
|
45mm
|
50mm
|
|
|
|
|
|
1、高精度平面平晶采用無色光學玻璃制作，K9光學玻璃材質或石英材質制造，性能穩定；
2、YZPD-G系列平面光帶檢測儀采用優質合金材料制造，表面陽極氧化工藝處理，美觀大方；

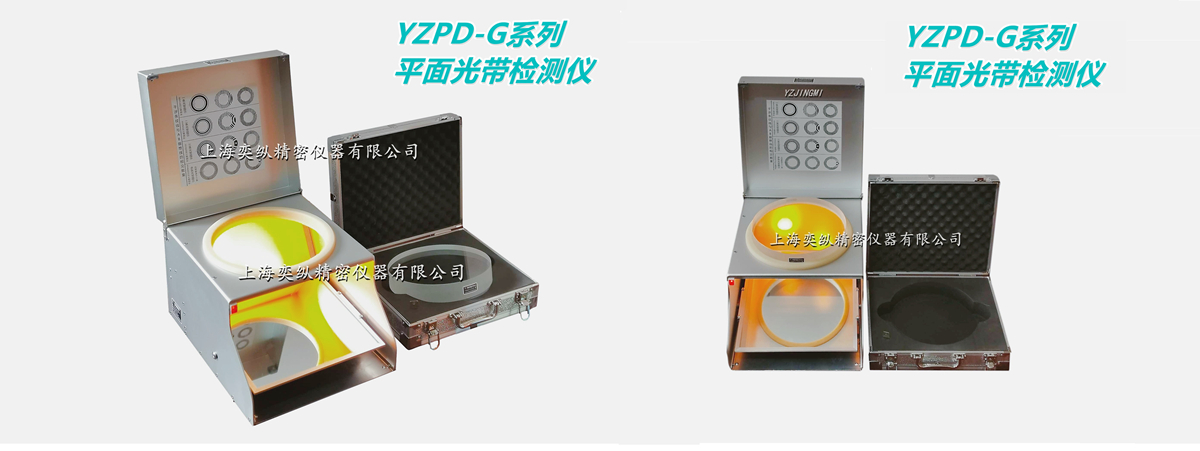

3、平面光帶檢測儀采用防塵蓋設計，平晶使用后不必取出，防塵蓋上內置常用光帶對照圖譜。
4、本產品采用獨特的優質電源設計，開機啟動速度快，開機 2 分鐘光源即可達到最亮效果；
5、電源開關置于燈箱的正面，操作非常方便，內部電路采用全新優化設計，使用壽命長久；
6、光帶檢測儀電源采用靜音式設計，檢測儀的運行噪音小，無需安裝風扇散熱，維護方便；
7、YZPD-G系列平面光帶檢測儀所使用的螺釘采用 SUS304 不銹鋼材質，不生銹，外形美觀；
8、平面平晶產品的平面度精度指標，完全符合或優于國家計量檢定規程JJG28-2019標準；
9、廣泛應用于檢定高精度平面零件，如：機械密封/密封環，平面光學零件，平板，導軌等；
4、平面平晶精度執行標準：依據JJG28-2019
1）平晶的平面精度：1級，如下：
A） 平晶精度：國標1級（直徑≤200mm），直徑＞200mm屬于非標，平晶直徑250~300mm精度為：0.08μm~0.1μm。
B.直徑 30mm~60mm 0.03μm
C.直徑 80mm~150mm 0.05μm
D.直徑 200mm~250mm 0.08~0.1μm
E.直徑 300mm~600mm 0.1~0.5μm
2）平晶的材料：常用材質為 K9光學玻璃（或石英材質,可特殊定制）
3）平晶的計量檢定，必須放置在(20士3)℃和濕度不大于80 % RH的檢定室內進行等溫，等溫時間不少于10~35小時（不同直徑規格，等溫時間不同）。
5、YZPD-150G平面光帶檢測儀使用說明：
1 采用220V/50Hz專用單色鈉光燈源照射。
2 選用1級精度平面平晶（用戶自備或從上海奕縱精密儀器有限公司購買）。
1）將平面平晶放置在平面光帶檢測儀上，電源線插在220V/50Hz插座上。
2）打開燈箱正面（左上角）的電源開關，待2分鐘左右光源即可達到最亮效果。
3) 將需檢測的平面（如機械密封環工件）放置在平面平晶表面上（中心位置）
4)調整玻璃鏡的角度，被檢測平面會通過鈉光燈源照射下反映在玻璃反射鏡
上面，將玻璃鏡上所顯示的光帶紋路去對照標準譜圖（圖譜見附錄A），然后找出相似或接近的圖示，即可檢測出該工件的平面度，如顯示的紋路圖案不清楚，可以輕輕轉動工件查看玻璃鏡上的紋路，找出一個清晰的圖案再去對照。如多次都顯示不清晰，說明被測工件的研磨效果可能未達到要求，需繼續研磨/拋光處理（備注：工件必須研磨達到鏡面效果才可看到干涉條紋，非鏡面效果不能檢測）。
6、YZPD-G系列平面光帶檢測儀的讀數方法(可參照標準光帶圖譜或公式計算法，標準光帶圖譜可聯系上海奕縱精密儀器有限公司索取，業務和技術咨詢電話：17821353695陳先生，微信號：17821353695)，產品一年質保。使用完畢以后或長時間不用，關掉電源開關，以延長平面光帶檢測儀壽命。

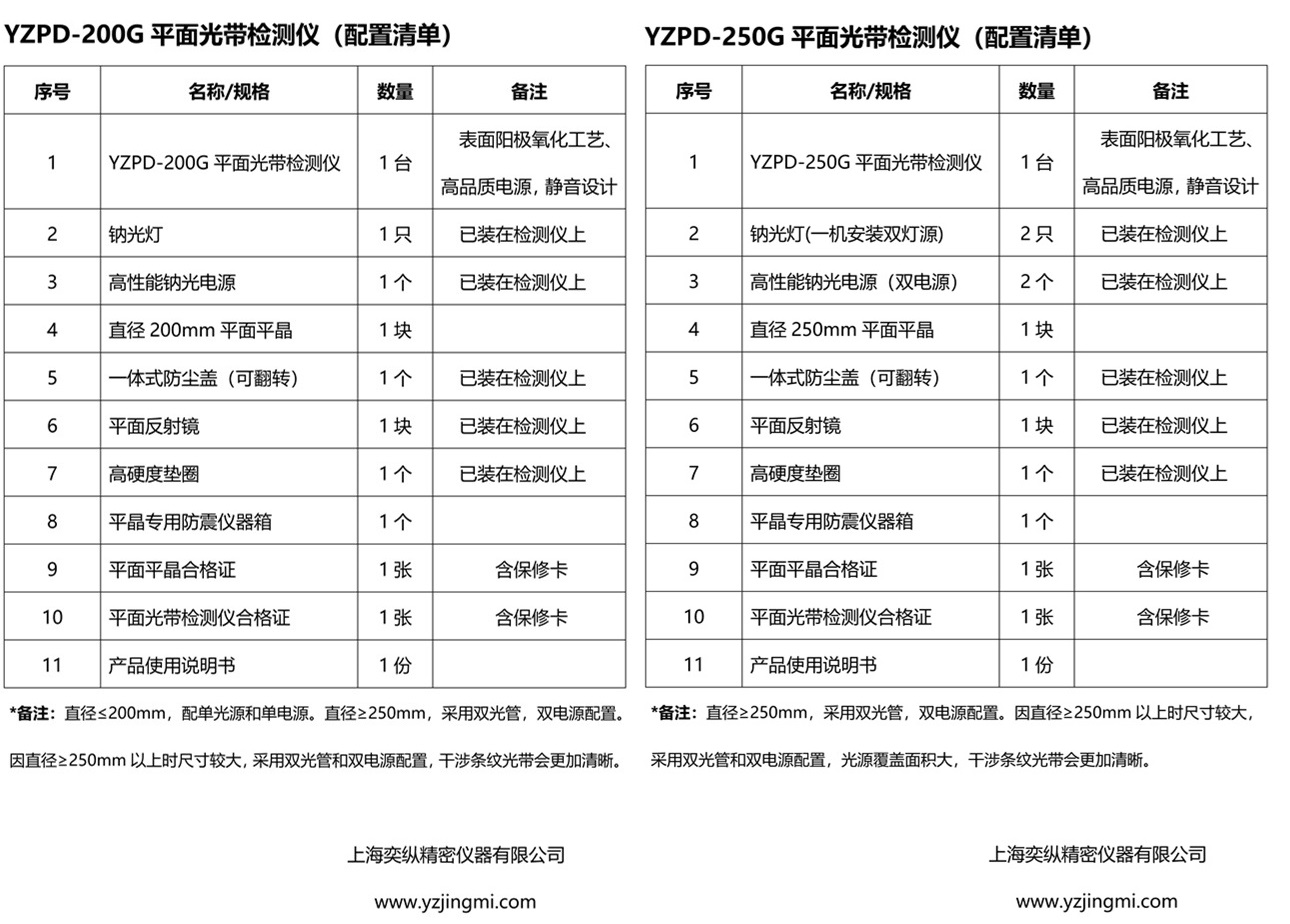

7，YZPD-G系列 平面光帶檢測儀配置清單如下：
