肖氏硬度計D型，C型區別和常用肖氏硬度計型號分類介紹
肖氏硬度計從測量沖擊頭的尺寸和重量上的不同，可分為C型，D型，E型這三種肖氏硬度計，其中最常用的類型是D型，單位用HSD表示。下面我們從技術指標上來詳細介紹。
C型肖氏硬度計的沖擊頭直徑氏5.94mm允許公差正負0.01mm。沖擊頭質量2 .5g比較小,沖擊頭頂端的球面半徑是R1.0mm，材質為金剛石。（此類型已經停產多年，國內不生產）
D型肖氏硬度計的沖擊頭直徑氏7.94mm允許公差正負0.02mm。沖擊頭質量36.2g允許公差正負0.5mm、沖擊頭頂端球面半徑是R1.0mm，材質也是金剛石材料。（YZHS-115D是最常用型號）
E型肖氏硬度計的沖擊頭直徑氏7.84mm允許公差正負0.04mm。沖擊頭質量5.5g允許公差正負0.5mm、沖擊頭頂端球面半徑是R1.5mm，材質是金剛石。（此類型已經停產多年，國內不生產）
以上三種肖氏硬度計，的沖頭桿粗糙度是有嚴格要求的，Ra≤0.4微米，桿子上不能有任何裂紋等加工缺陷產生。且沖擊頭頂端球面在距離頂端0.2毫米位置內，粗糙度Ry≤0.4微米，也不能有任何加工裂紋等問題。沖擊頭頭桿子與頂端球面的同軸度允許偏差控制在0.1毫米以內。肖氏硬度計三種型號的沖擊頭落下高度和沖擊速度如下表格所示：
|
參數指標
|
C型 （已停產）
|
D型 （最常用）
|
E型 （已停產)
|
|
沖擊頭落下高度/毫米
|
254
|
19
|
-
|
|
沖擊頭的速度m/s
|
-
|
-
|
0.6
|
以上是三種D型肖氏硬度計，C型，E型的主要差異和區別。另外從硬度計的應用上來區分，肖氏硬度計有可以分直接測量型肖氏硬度計和間接測量型肖氏硬度計。前面介紹的這三種屬于是直接測量型，它們都是按照肖氏硬度測量原來設計和制造的，測量出來的數據就是最終肖氏硬度值。而間接測量型是采用《里氏硬度計》的測量原理，對試樣進行沖擊測量，然后再經過公差的轉換，轉換成肖氏硬度值的，這就叫間接測量型。因為是轉換而來的，所以后者的測量精度沒有前者高，且只適用于測量一些較大較重的大型金屬工件。而不能測量非金屬零件。所以里氏硬度計轉換的肖氏硬度值是有測量局限性的。這一點我們下次再做詳細介紹給大家。如下如所示：

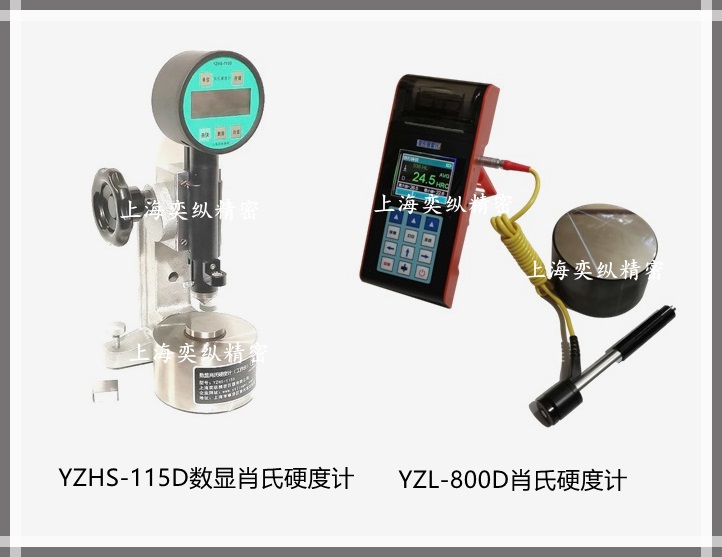

左側為直接型YZHS-115D數顯肖氏硬度計，右側為間接型YZL-800D肖氏硬度計。本文原創上海奕縱精密儀器有限公司。另外，市面上最常用的兩種一是數顯肖氏硬度計，例如型號 YZHS-115D,還有一種氏傳統機械式HS-19A，數顯肖氏硬度計已成為主流趨勢，大部分客戶都在使用，因為測量方便，采用電磁吸合方式測量，且可以直接顯示硬度，不需要人工讀數。所以指針式肖氏硬度計已經越來越少有人使用了。
