萬能測長儀的主要概述和萬能測長儀的使用方法
萬能測長儀的測裝置，內測裝置有大、小測鉤各一付、小測鉤專用心軸以及二個標準環規組成。兩付測鉤可分別用于不同內徑以及不同深度的測量。測量時盡可能地使用大測鉤。用小測鉤可測孔徑在(13～30)mm，最大伸入深度為12mm。測鉤被分別固定在測量主軸和小測鉤專用心軸上，之后可以用旋手固定，用大測鉤可測孔徑在(30～400)mm，其最大伸入深度為50mm，測鉤分別固定在測量主軸和尾管軸上。環規的用途是在用測鉤作內測量時設定基準，其直徑為20mm和50mm兩種，在環規上刻有買際尺寸及有效測量方向的刻線標記。
萬能測長儀的萬能測鉤
萬能測鉤可用于外徑千分尺的測量，它的組成包括，測鉤55、4mm球形觸頭56(伸入深度為5mm)、l2mm、球形觸頭57(伸入深度為8mm)，以及帶l00mm測針的觸頭58，這些觸頭可在200mm范圍內，按25mm間隔固定在測鉤上，測鉤的最大凈距為230mm(沿測量主軸方向)。對于大的環行零件，需要大的伸入深度時，萬能測鉤可與電測裝置配合使用。
萬能測長儀的使用和操作方法
使用要領：測帽的選擇及調整

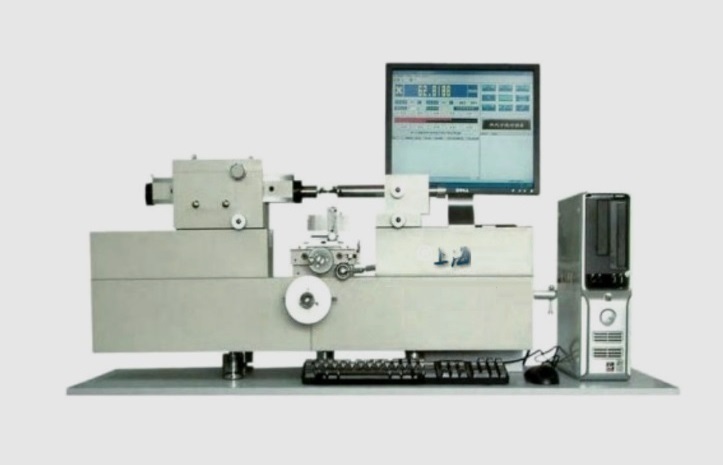

DX-100萬能測長儀或YZC-100P萬能測長儀采用的是接觸測量方式，合理地選擇和調整測帽可以避免較大的測量誤差。測帽的選擇原則是盡量減少測帽與被測件的接觸面積。接觸面積過大有如下不利因素：帶入調整誤差：例如l.5×8刃口測帽測量圓柱體直徑時，兩測帽平面的微小不平行將使得在刃口不同部位的測量結果產生差異，此外，接觸面積過大還可引起測量結果不穩定。例如用Φ8平面測帽與被測件平面接觸時，接觸面間臟物和油層引起測量的不穩定，而采用球面測帽，只要測帽和被測件稍稍相對移動，臟物和油層即可排除。對于不同形狀的零件，我們推薦選擇如下測帽：
|
被測件類型
|
推薦選用測帽
|
|
測量平行平面的距離
|
球面測帽
|
|
圓柱形零件
|
球面測帽(圓柱最高點以移動工作臺找轉折點而定)
|
|
球形零件
|
Φ2或Φ8平行測帽(視球徑大小而定)
|
|
用三針測量螺紋中徑
|
Φ8平面測帽(螺距大于5mm時一側應用Φl4mm平面測帽)
|
萬能測長儀的測帽的調整：
a球面測帽的調整
調整球面測帽的目的是使一對球面測帽的球心連線通過測量軸線。先將一對球面測帽分別裝在尾管和測軸上，并使其相接觸，用螺絲刀邊調節圖二的28和29號調節螺釘，邊注意儀器的示值變化，調節螺釘?shù)奈恢脩?yīng)停在示值最大點，即所謂“轉折點”。調好后，拉動測軸，使兩測帽輕輕撞擊，以使機構趨于穩定。
b刃形和球面測帽的調整
調整的目的是使一對測帽的測量面相互平行。先用上述找“轉折點”的方法進行粗調，找到示值最小點，然后放入被測件，在測帽的不同位置上，看示值是否一致，根據讀數差對調節螺釘進行針對性精調。
5.1.2測量力的選擇
萬能測長儀采用接觸測量，在測帽與工作之間必須施加測量力，以保證測頭與工件良好地接觸。但測量力的作用會引起工件和測頭的彈性變形，從而帶來測量誤差。這種彈性變形確切地說是一種彈性壓陷，當測量力取消后變形自動復原。
測量力可根據工件公差及工件易變形程度采選擇，公差范圍小和易變形工件，測量力應盡量小。萬能測長儀測力由砝碼產生，分別為2.5N和1.5N。轉動圖二旋鈕3l，打開小門，摘取砝碼，可改變測力。測大工件或使用大測鉤時用2.5N，測小工件或使用小鉤時用1.5N測力。
5.1.3附加工作臺的選擇
YZC-100P萬能測長儀除基本工作臺外，還具有多種附加工作臺，以適應各種不同形狀不同要求的零件。各種工作臺的應用范圍如下表：
|
工作臺種類
|
適用零件范圍
|
參見圖號
|
|
基本工作臺
|
塊規、方塊形零件、短粗內、外圓柱體
|
圖九
|
|
單v形支架
|
不帶中心孔的塞規及短軸
|
圖十一
|
|
雙v形支架
|
細長量棒、內徑千分尺標準棒
|
圖八
|
|
頂針架
|
帶有中心孔的塞規、芯軸、階梯軸等
|
圖十七
|
|
圓形浮動工作臺
|
球體、螺紋環規
|
圖十八
|
|
電測絕緣工作臺
|
電壩1法壩1jL
|
圖十二
|
|
傾斜固定支架
|
外徑千分尺
|
圖十
|
|
十字固定支架
|
卡扳
|
圖十九
|
|
條形墊鐵一對
|
薄形圓盤、圓環直徑及板形件內、外尺寸
|
圖九
|
